在电子硬件开发流程中，PCB设计是连接原理图与实物产品的关键环节。Cadence Allegro作为业界主流的PCB设计工具，其强大的功能与严谨的流程控制，为复杂板卡的设计提供了可靠保障。本文以Allegro 16.6为蓝本，按照实际工程师的设计习惯，从零开始讲解PCB设计的基础知识以及工程文件的创建方法，帮助初学者快速上手。
一、PCB设计基础概念
PCB（Printed Circuit Board，印制电路板）是电子元器件的支撑体和电气连接的载体。在开始设计之前，需要理解几个核心概念：
- 层叠结构：PCB由铜箔层和绝缘层交替叠压而成，常见的层数有单层、双层、四层等。层叠设计决定了信号的回流路径和电磁兼容性。
- 焊盘与过孔：焊盘用于焊接元器件引脚，过孔用于连接不同层之间的铜箔。过孔分为通孔、盲孔和埋孔。
- 布线：在铜箔层上绘制导线，实现元器件之间的电气连接。布线时需考虑线宽、线距、阻抗控制等因素。
- 设计规则（DRC）：为保证PCB的可制造性和电气性能，需要设定一系列规则，如最小线宽、最小间距、孔径大小等。
二、Allegro 16.6环境准备

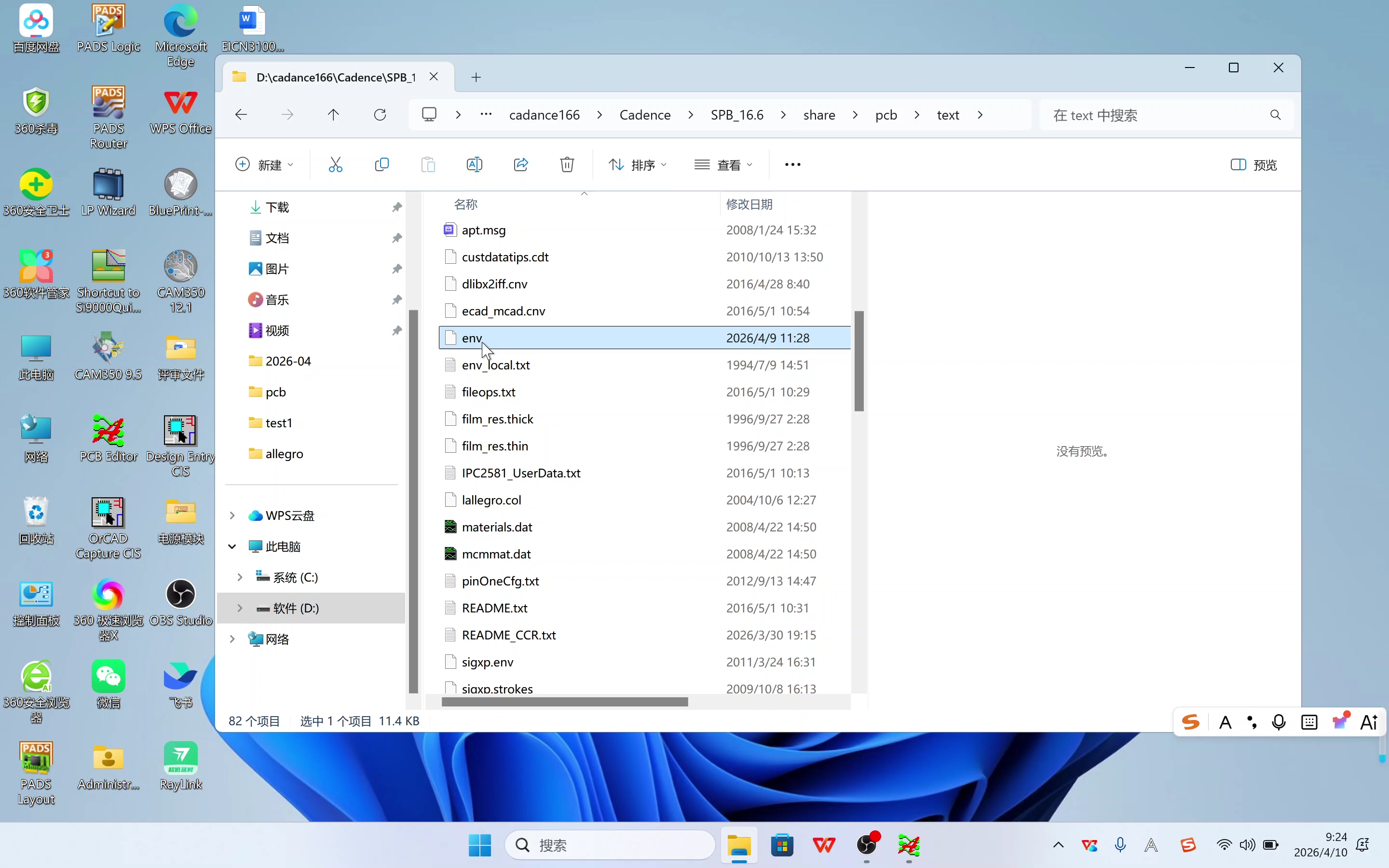

在创建工程之前，确保已正确安装Cadence Allegro 16.6软件。打开软件后，首先需要配置必要的环境变量和用户偏好。建议将工作目录设置为独立的文件夹，便于工程文件管理。同时，确认软件能够正常调用OrCAD Capture CIS（用于原理图设计）和Allegro PCB Designer（用于PCB设计）。
三、创建新工程
在Allegro中，工程文件（.brd）是PCB设计的核心文件。创建新工程的步骤如下：

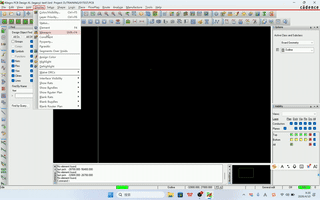

- 启动Allegro PCB Designer，在启动界面选择“File”->“New”，弹出创建对话框。
- 在“New Drawing”对话框中，设置“Drawing Type”为“Board”，并指定文件名称和保存路径。
- 设置图纸参数，包括单位（通常选择毫米或密尔）、图纸尺寸、精度等。

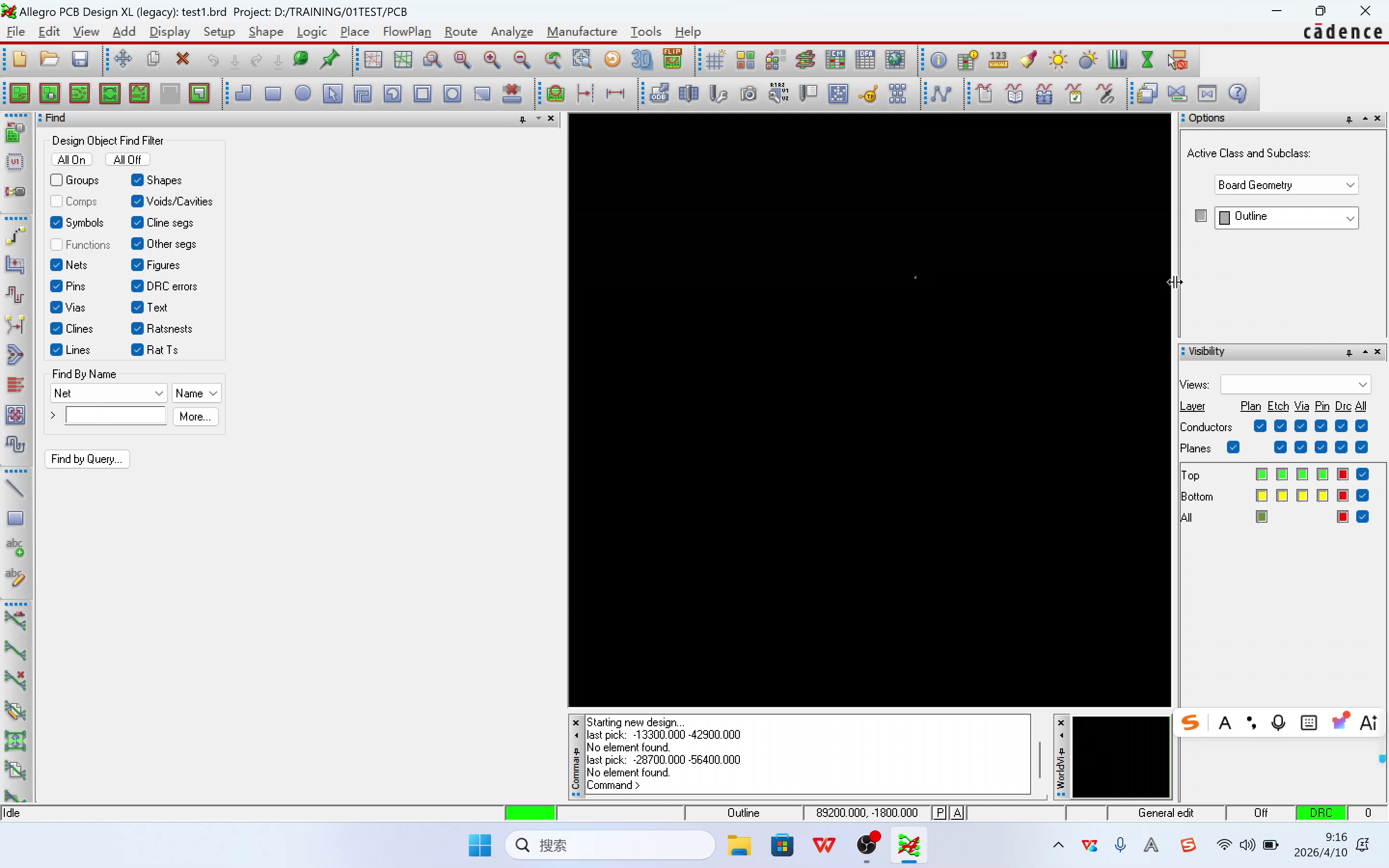

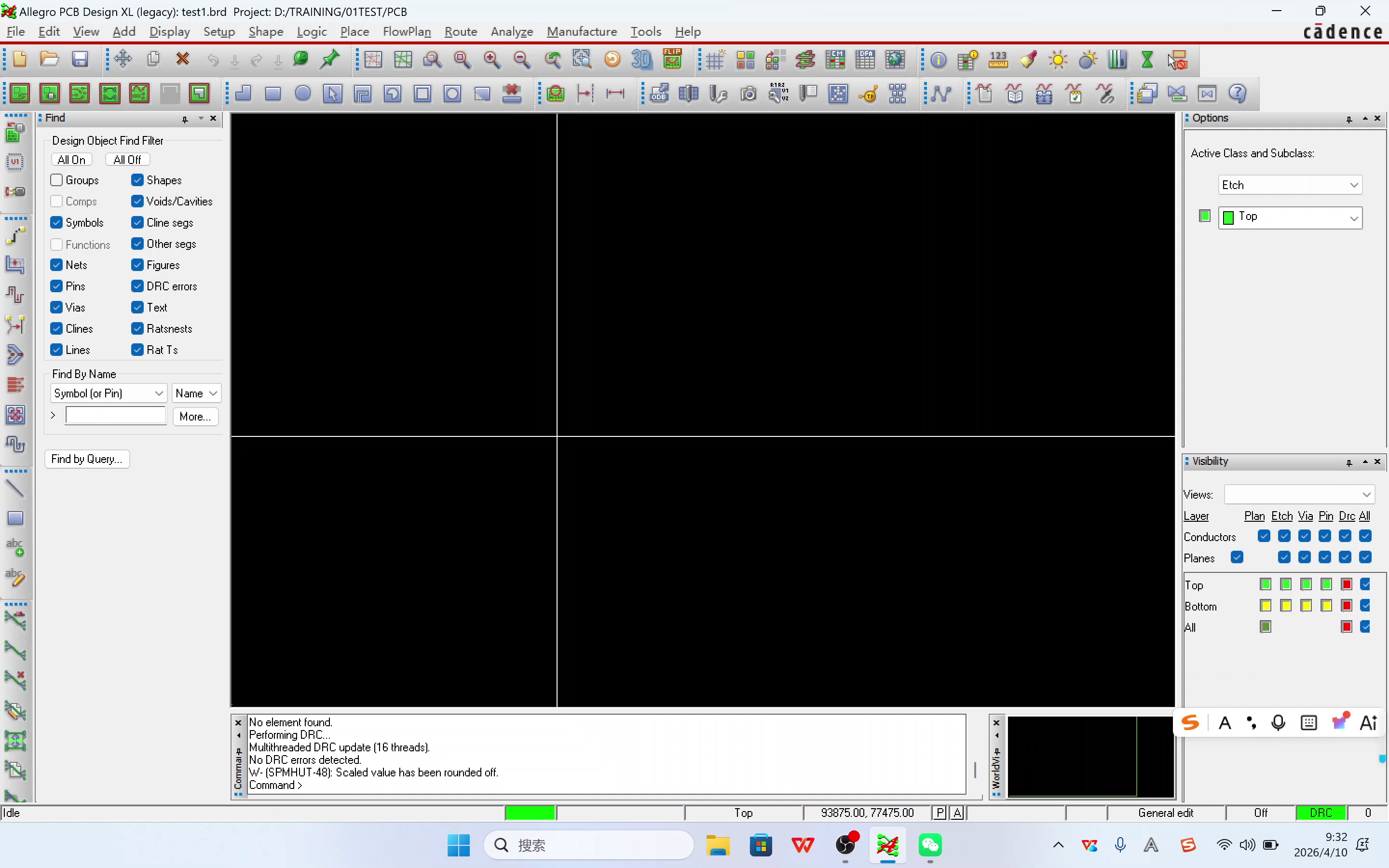

- 点击“OK”后，进入PCB设计界面。此时，一个空白的板框已经建立，但尚未定义层叠和设计规则。
四、设置层叠结构
层叠结构是PCB设计的基础。在Allegro中，通过“Setup”->“Cross-section”打开层叠管理器。在这里可以添加或删除层，设置每层的类型（信号层、电源层、地层）、厚度、介质材料等。对于四层板，常见的层叠顺序为：顶层信号层、地层、电源层、底层信号层。合理的层叠设计有助于控制阻抗和减少电磁干扰。
五、导入原理图网表
PCB设计通常从原理图开始。在OrCAD Capture中绘制完原理图后，需要生成网表（Netlist）并导入到Allegro中。操作步骤如下：
- 在Capture中，选择“Tools”->“Create Netlist”，在“Netlist”选项卡中选择“Allegro”格式，并指定输出文件路径。

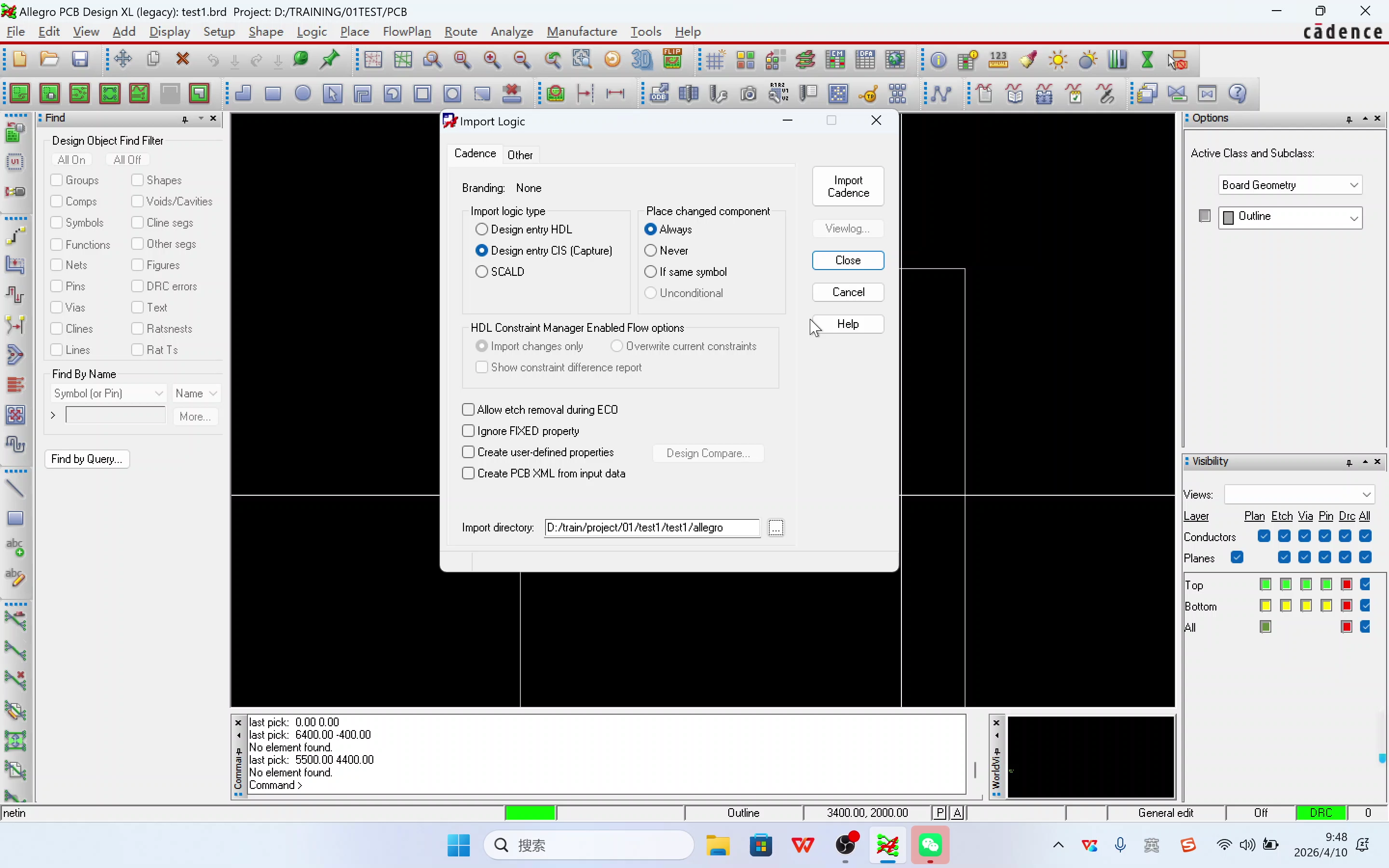

- 在Allegro中，选择“File”->“Import”->“Logic”，在弹出的对话框中指定网表文件（.net），并勾选“Import Cadence”选项。
- 点击“Import”后，元器件和网络信息将加载到PCB中，此时可以看到飞线（ratsnest）显示元器件之间的连接关系。
六、设置设计规则
设计规则是PCB设计中的约束条件。在Allegro中，通过“Setup”->“Constraints”->“Spacing”和“Physical”来设置间距和物理规则。常见规则包括：线宽（如信号线6mil，电源线20mil）、线距（如6mil）、过孔尺寸（如外径20mil，内径10mil）等。设置完成后，在布线过程中，DRC检查将自动遵循这些规则。
七、保存工程
完成上述设置后，务必及时保存工程。Allegro的工程文件包括.brd文件以及相关的日志、备份文件。建议定期备份，并采用版本管理，以便追溯设计变更。
八、总结
从PCB设计的基础概念出发，详细介绍了在Cadence Allegro 16.6中创建工程、设置层叠、导入网表、定义规则的全过程。掌握这些基础操作，是后续进行布局、布线、铺铜等复杂设计的前提。初学者应多加练习，熟悉工具的操作逻辑，逐步提升设计能力。
